Ensaios de Integridade Física

PIT – Pile Integrity Testing é um ensaio não destrutivo aplicado preferencialmente em estacas moldadas “in loco”, com a finalidade de avaliação da monoliticidade estrutural

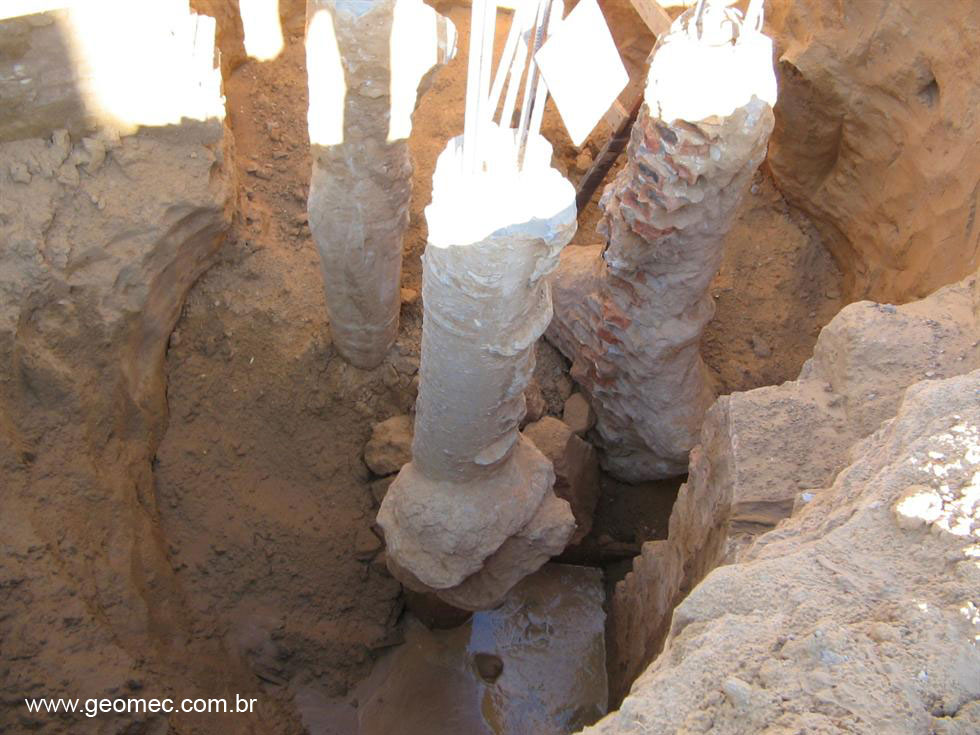

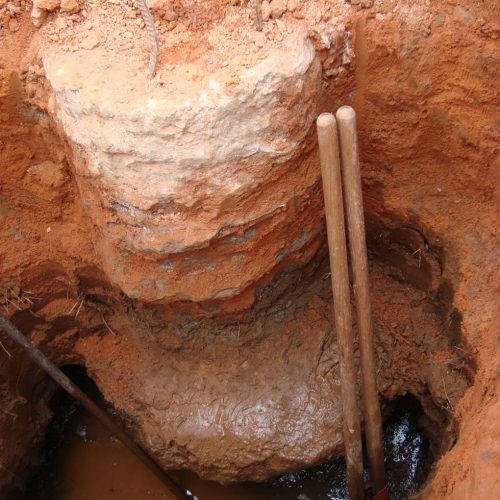

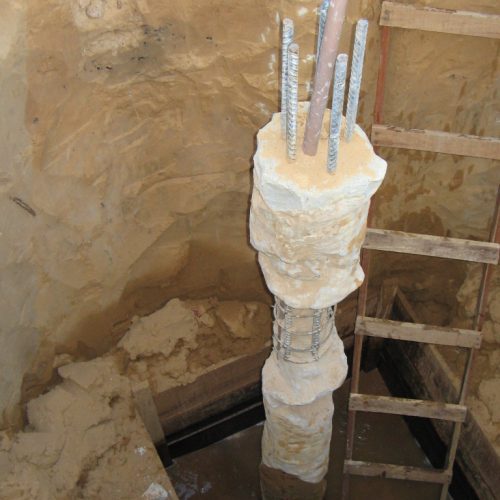

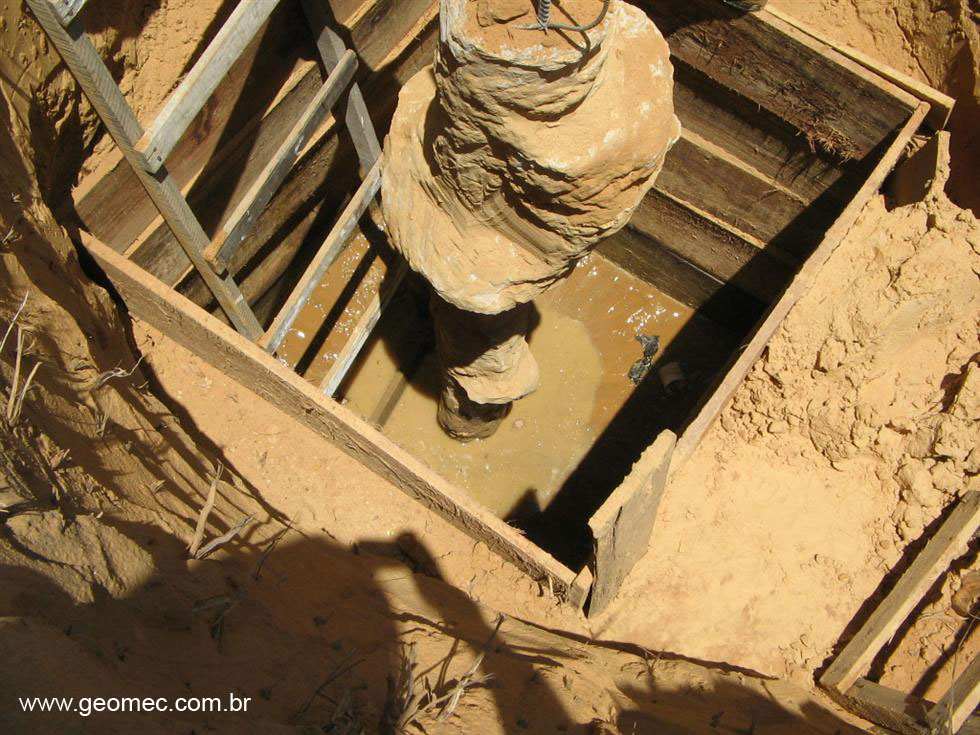

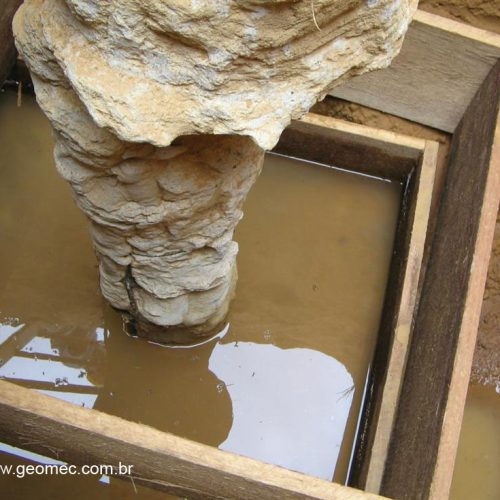

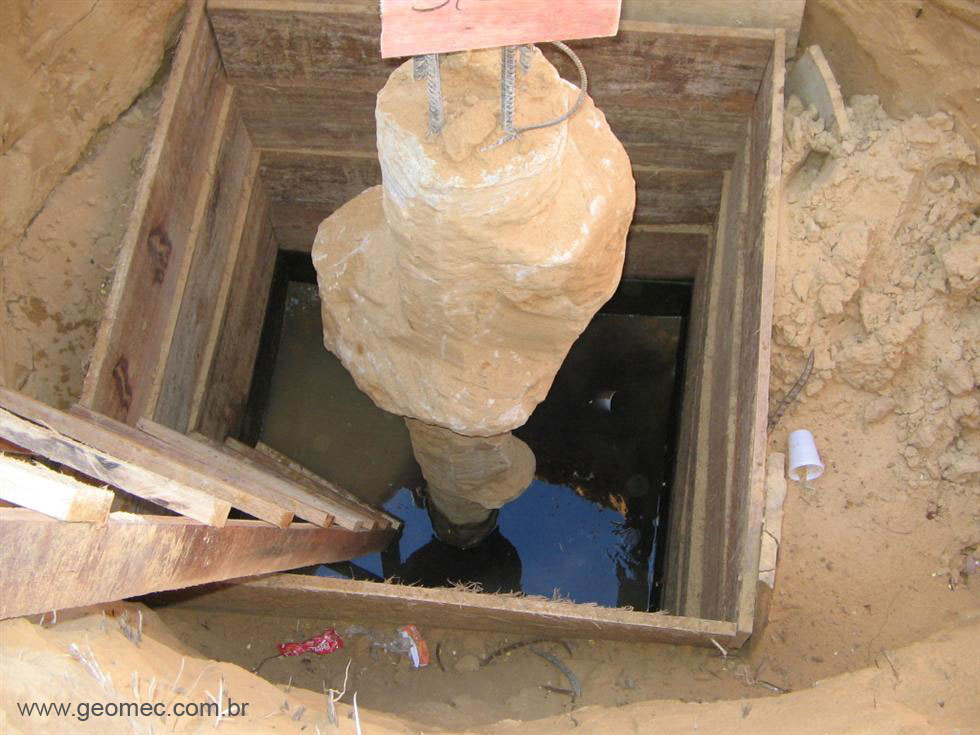

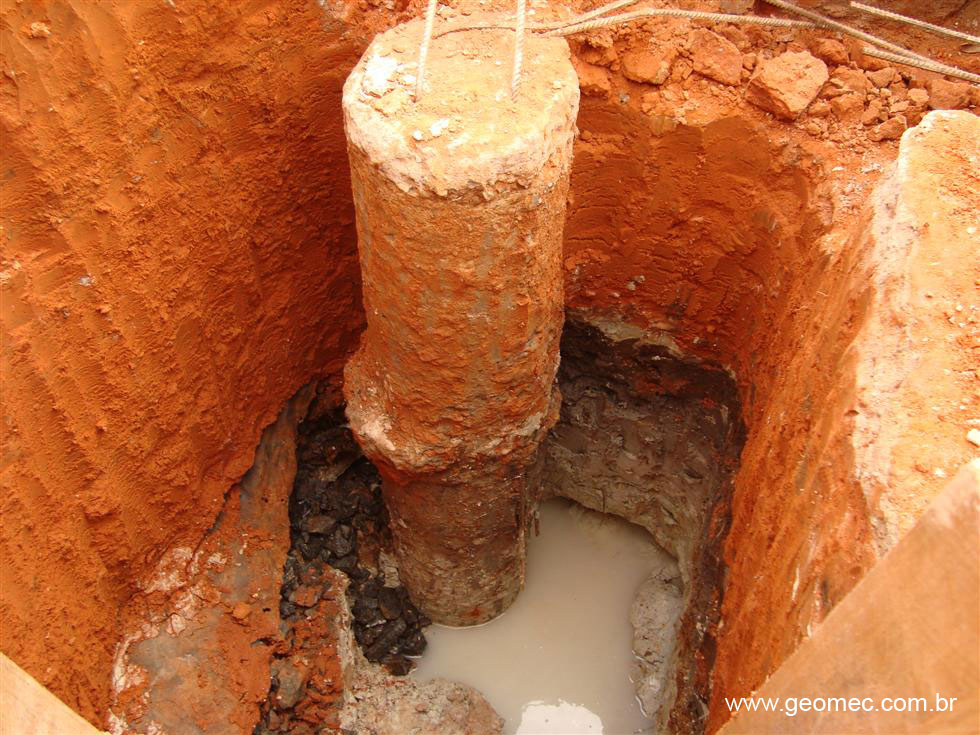

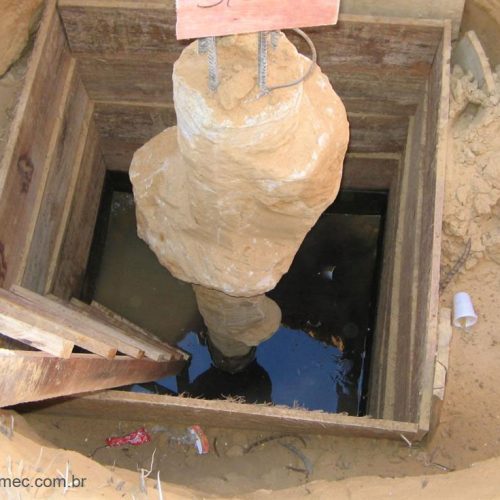

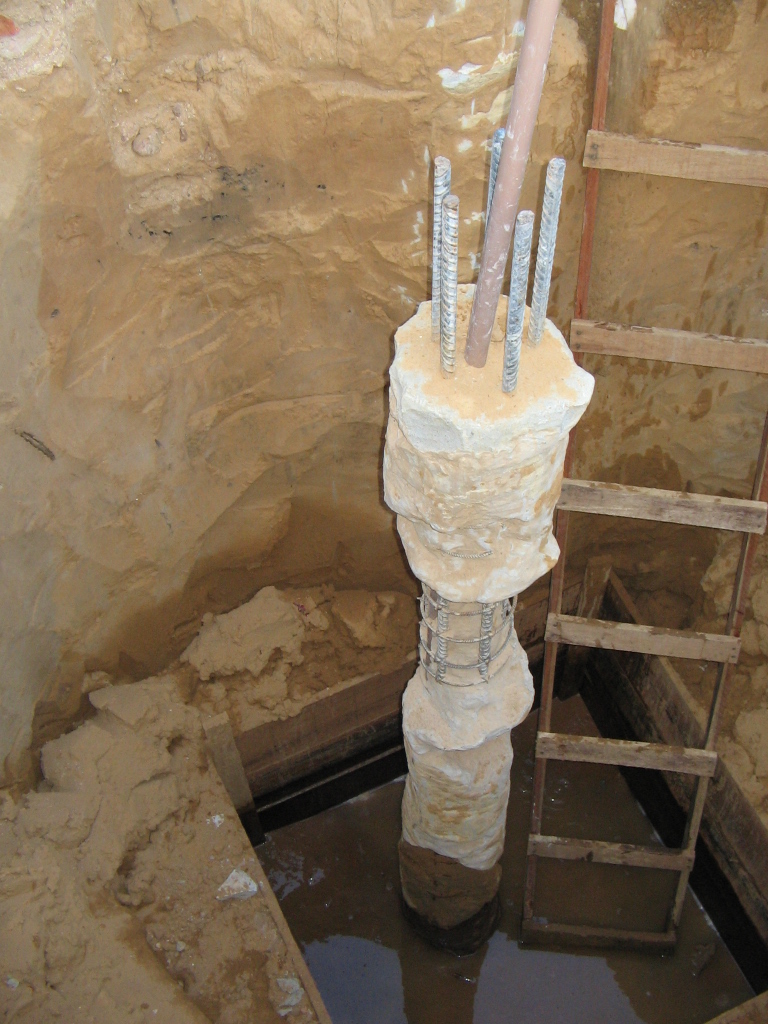

Danos e anomalias detectáveis no Ensaio P.I.T.:

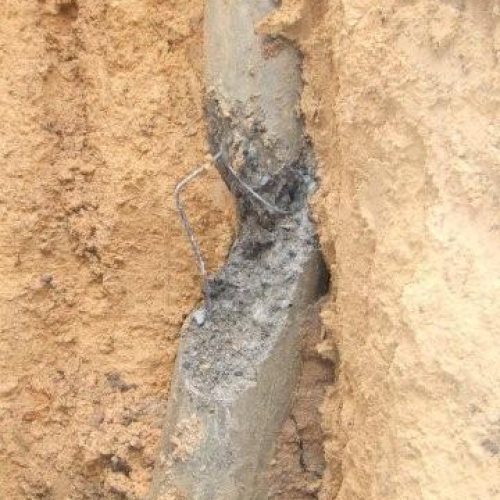

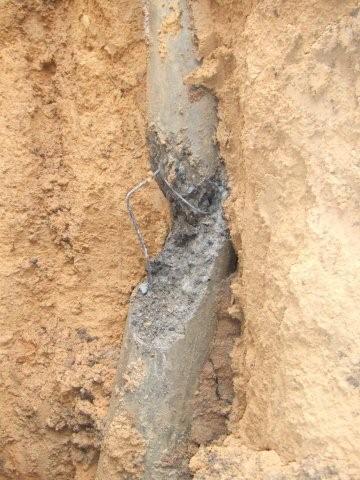

Juntas frias, descontinuidade e/ou seccionamento pleno da seção;

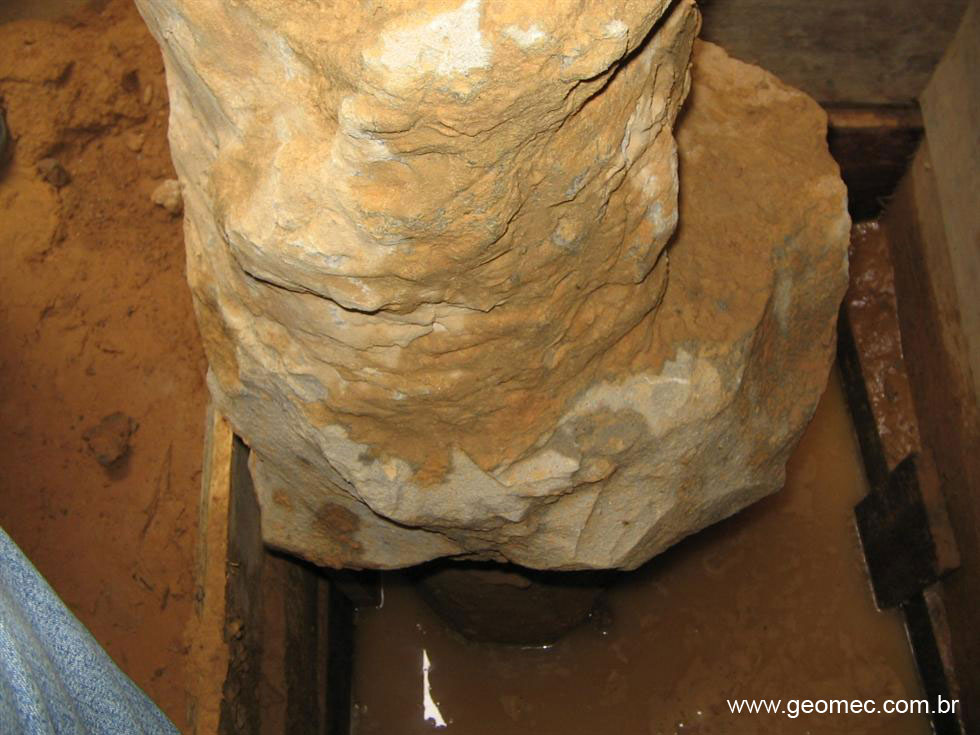

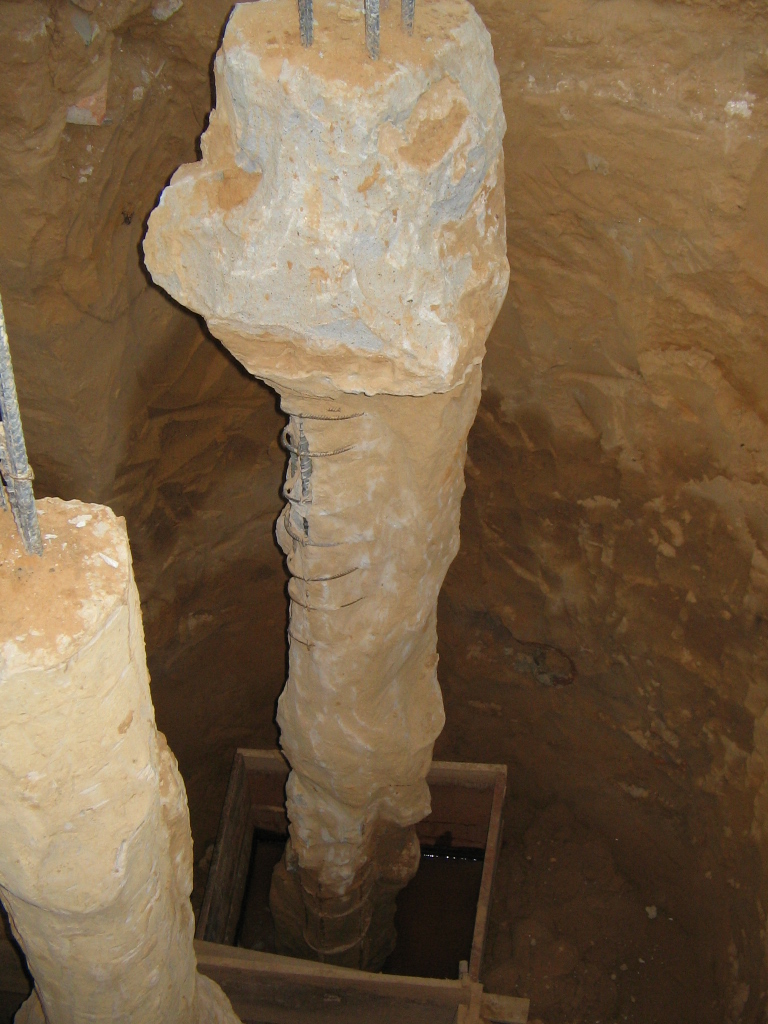

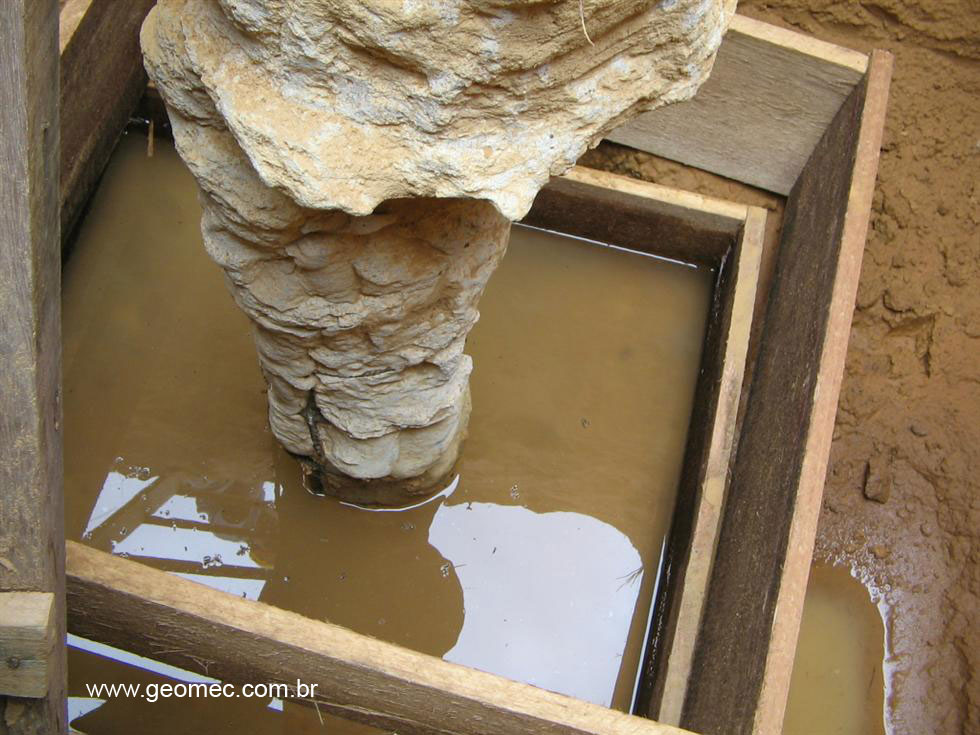

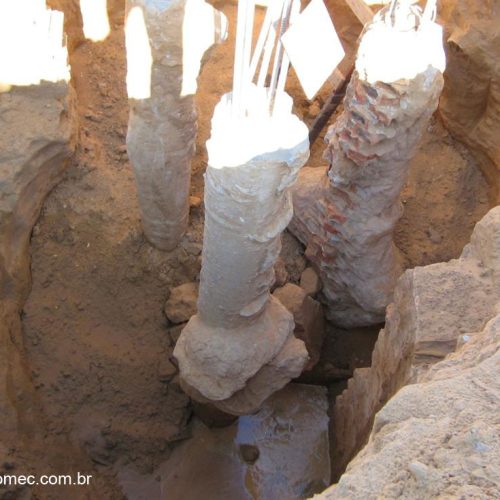

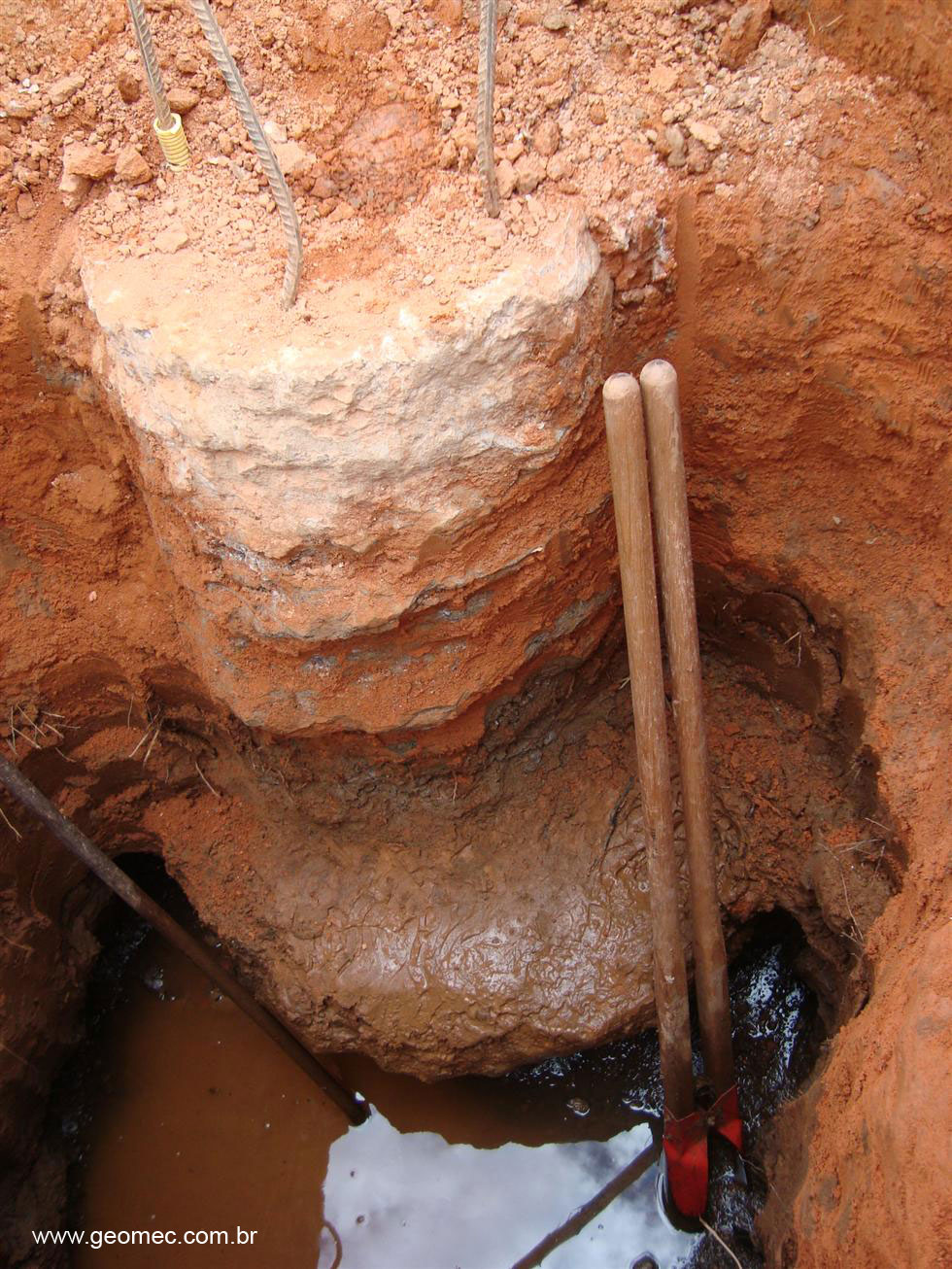

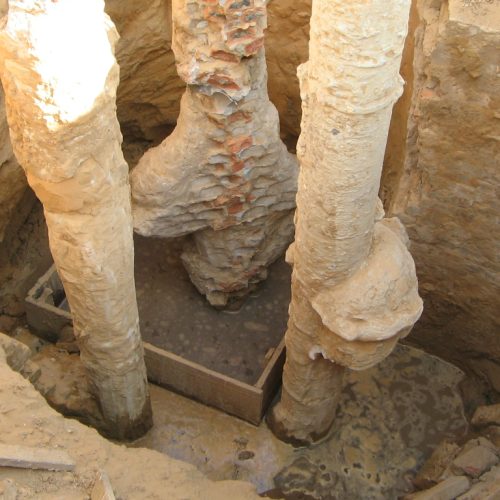

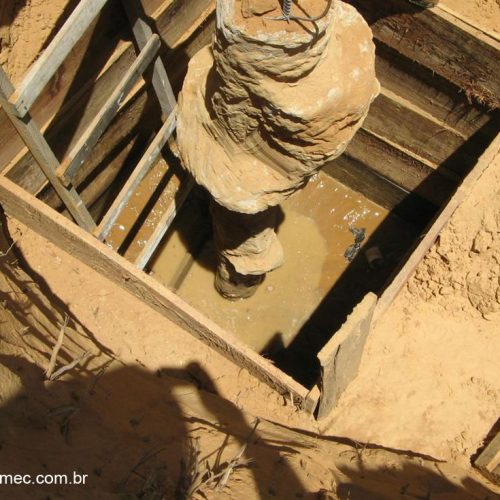

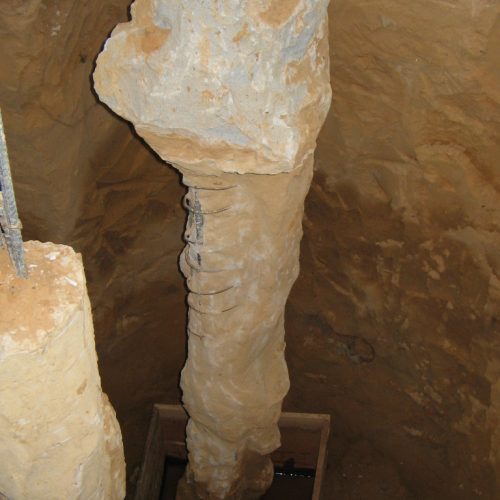

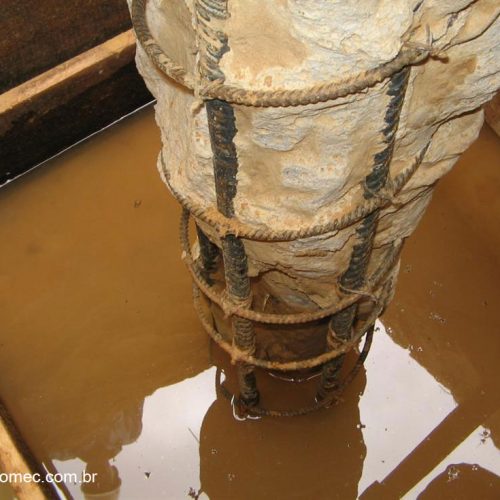

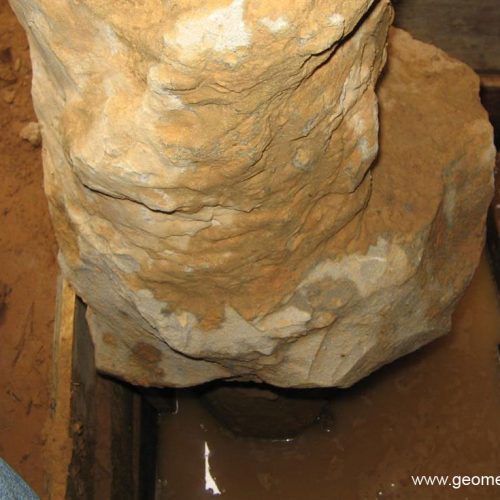

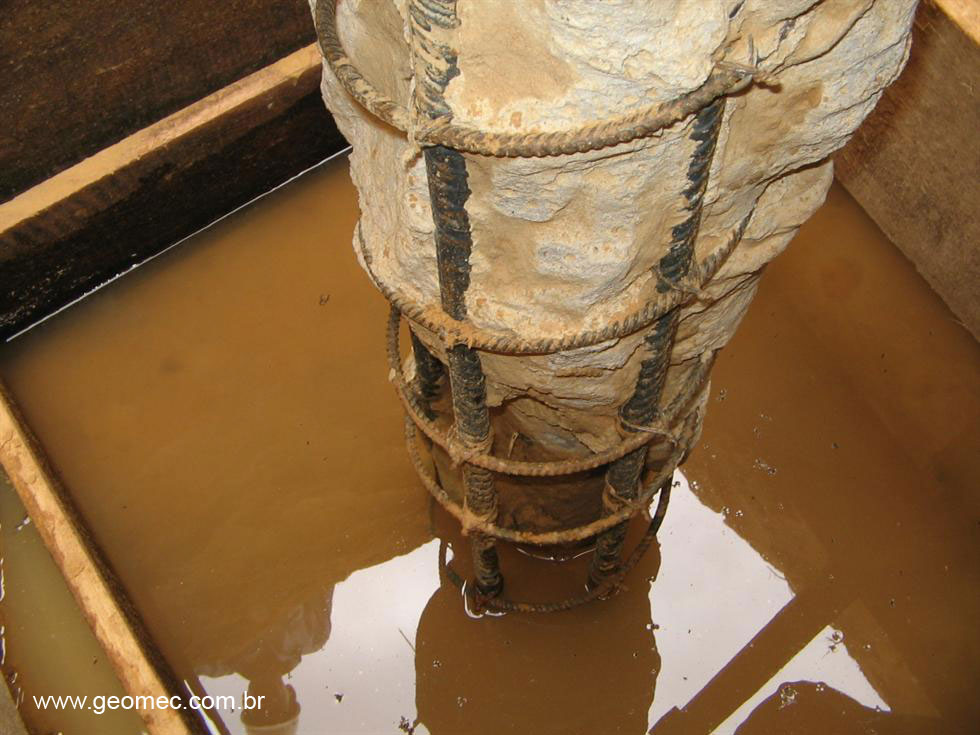

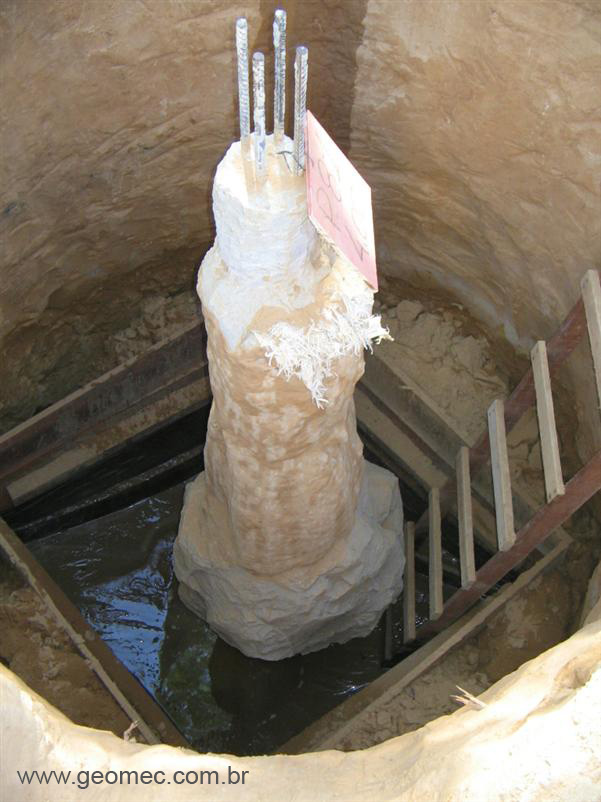

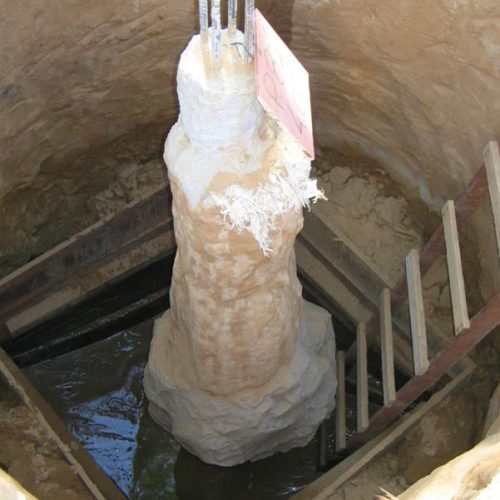

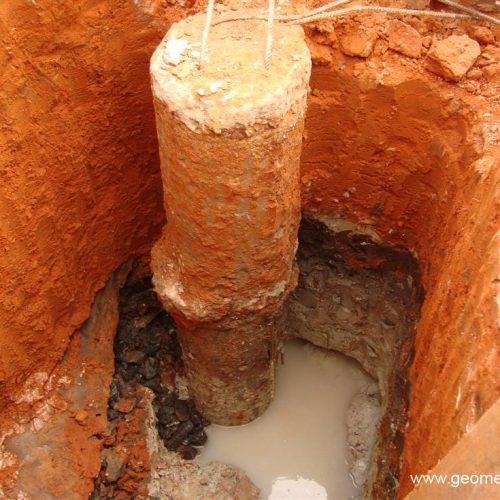

Alargamento/ estreitamento de seção;
Mudanças nas propriedades dos materiais que constituem a estaca;
Intrusões de solo significativas (5 a 10%, ou mais, do diâmetro da estaca);
Determinação do provável comprimento (dispersões da ordem de +/-5 a 10%);
Emendas (caso de estacas pré-fabricadas de concreto, madeira e, eventualmente, moldadas in loco);
Concreto de má qualidade;
Fissuras transversais na seção de fuste.

Norma ASTM D5882-16

Vantagens
Limitações

Ensaio rápido, não destrutivo e de baixo custo, possibilitando testar até todas as estacas de uma obra;
Capacidade média de ensaios de 50 a 80 estacas/dia;
Interferência mínima no andamento da obra;
Para execução do ensaio, é necessário apenas que o topo das estacas esteja acessível e razoavelmente liso e limpo;
Identificação de anomalias e/ou danos estruturais em tempo real, possibilitando ações imediatas de investigação de campo e ajustes de projeto;
Equipamento leve, portátil e de grande mobilidade, garantindo fácil acesso às estacas a ensaiar;
Possibilidade de ensaio a qualquer tempo sem programação prévia.

Não se verifica:
1. capacidade de carga geotécnica;
2. fragmentos na ponta da estaca;
3. pequenas intrusões de material externo;
4. fissuras paralelas ao eixo longitudinal da estaca;
5. microfissuras.
regiões de “sombra”, caso o acelerômetro não seja posicionado convenientemente;
ensaio na lateral do fuste;
Estacas inclinadas;
Estacas de aço;
Estacas pré-fabricadas de concreto (emendas e seção vazada);
Efeito de “damping” em solos de elevada resistência lateral;
Estacas com grande variabilidade de seção (micro estacas injetadas à alta pressão);
Relação $\frac{L}{D} > 50$ , onde L = comprimento e D = diâmetro.
